深部地盤

強震動予測のために作成した、地震基盤から工学的基盤に至るまでの全国の三次元深部地盤モデルを示した地図です。各層の境界上面深さ、または標高の分布を色階調により表現しました。

「深部地盤」のタブをクリックすると、深部地盤の地図が表示されます。

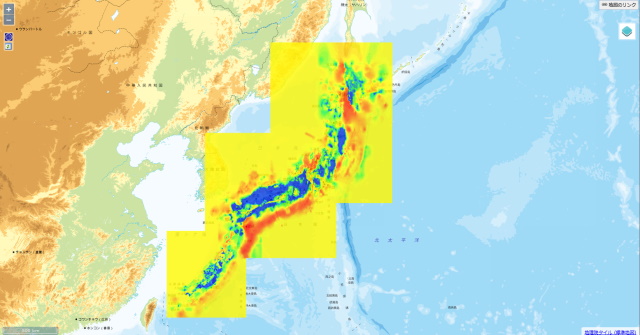

深部地盤の地図

各設定

地図の種類を、ラジオボタンで選択できます。

深さ	：　地震基盤面あるいは対象層下面の、地表面から測った深さを表します。
標高	：　地震基盤面あるいは対象層下面の標高を表します。

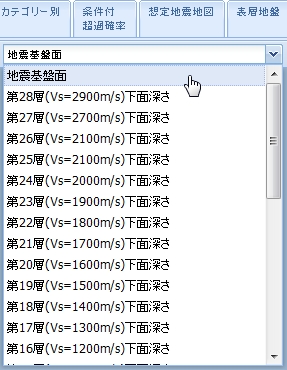

地図に表示する対象層を、コンボボックスから選択できます。

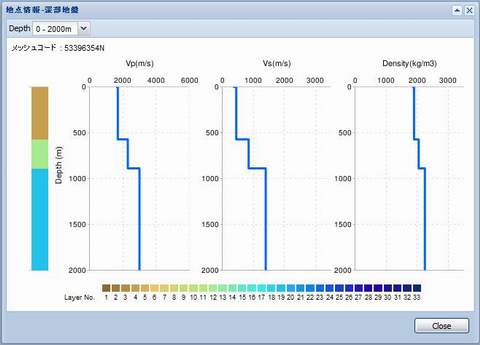

地図の拡大率が11以上のとき、地図をダブルクリックすると、クリックしたメッシュ(赤矩形)内の詳細情報ウインドウが表示されます。

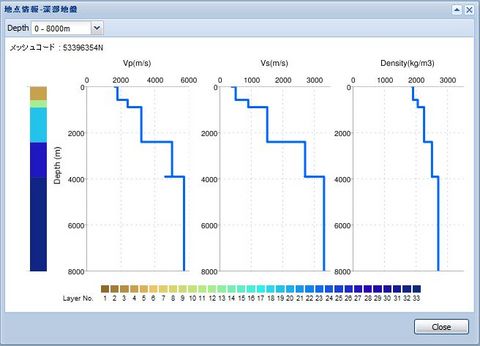

左側から柱状図（凡例は下の層番号参照）、Ｐ波速度、Ｓ波速度、密度の分布図です。 Depthコンボボックスを変更すると、表示する深さの範囲を切り替えることができます。

をクリックすると、深部地盤についての概要説明ウィンドウが表示されます。
